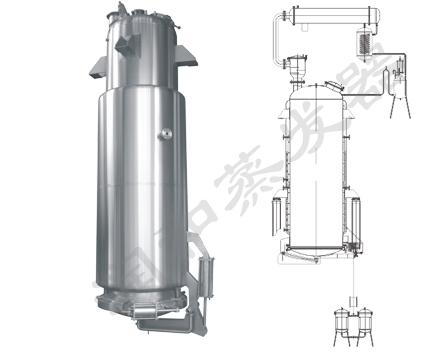

TQ-Z(DTH)直筒型提取罐
设备特点
本设备可用于中药、食品、化工行业的常压、微压、水煎、温浸、热回流、强制循环、渗漉、芳香油提取及有机溶煤的回收等多种工艺操作。大小锥型提取罐突出来的特点是出渣非常方便,加热效好。罐体配备CIP清洗自动旋转喷洗球,测温孔、防爆视孔灯、视镜、快开式投料口等,确保操作简便,符合GMP标准。设备内简体材质为进口SUS304,夹套采用全封闭硅酸铝毯保温,外筒体贴SUS304亚光薄钢板饰面。设备成套供应包括:除沫器、冷凝器、冷却器、油水分离器、过滤器、气缸控制台等附件。

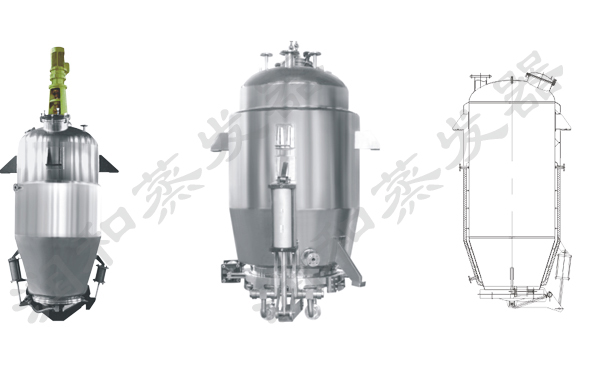

TQ-A(DTH)直锥型提取罐
设备特点
本设备可用于中药、食品、化工行业的常压、微压、水煎、温浸、热回流、强制循环、渗漉、芳香油提取及有机溶煤的回收等多种工艺操作。罐体配备CIP清洗自动旋转喷洗 球,测温孔、防爆视孔灯、视镜、快开式投料口等,确保操作简便,符合GMP标准。设备内筒体材质为进口SUS304,夹套采用全封闭硅酸铝毯保温,外筒体SUS304亚光薄钢板饰面。设备成套供应包括:除沫器、冷凝器、冷却器、油水分离器、过滤器、气缸控制台等附件。

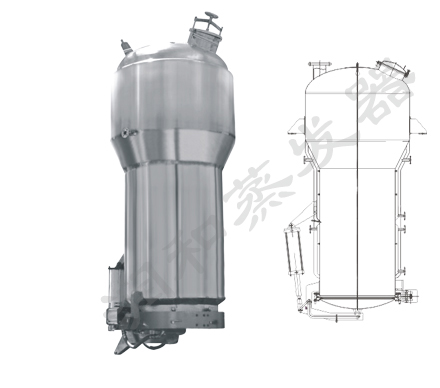

TQ-M(DTH)蘑菇型提取罐
设备特点
本设备可用于中药、食品、化工行业的常压、微压、水煎、温浸、热回流、强制循环、渗漉、芳香油提取及 有机溶煤的回收等多种工艺操作。大小锥型提取罐突出的特点是出渣非常方便,加热效果好。罐体配备CIP清洗自动旋转喷洗球,测温孔、防爆视孔灯、视镜、快开式投料口等,确保操作简便,符合GMP标准。设备内筒体材质为进口SUS304,夹套采用全封闭硅酸铝毯保温,外筒体贴SUS304亚光薄钢板饰面。设备成套供应包括:除沫器、冷凝器、冷却器、油水分离器、过滤器、气缸控制台等附件。

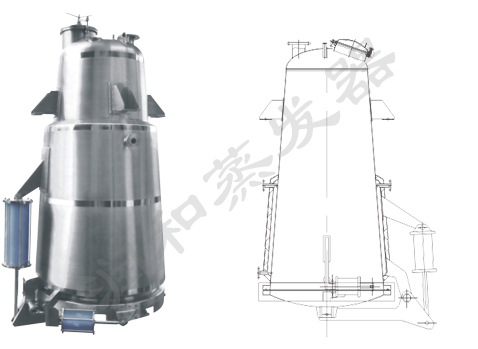

TQ-B(DTH)大小锥型提取罐
设备特点
本设备可用于中药、食品、化工行业的常压、微压、水煎、温浸、热回流、强制循环、渗漉、芳香油提取及有机溶煤的回收等多种工艺操作。大小锥型提取罐突出的特点是出渣非常方便,加热效果好。罐体配备CIP清洗自动旋转喷洗球,测温孔、防爆视孔灯、视镜、快开式投料口等,确保操作简便,符合GMP标准。设备内筒体材质为进口SUS304,夹套采用全封闭硅酸铝毯保温,外筒体贴SUS304亚光薄钢板饰面。设备成套供应包括:除沫器、冷凝器、冷却器、油水分离器、过滤器、气缸控制台等附件。

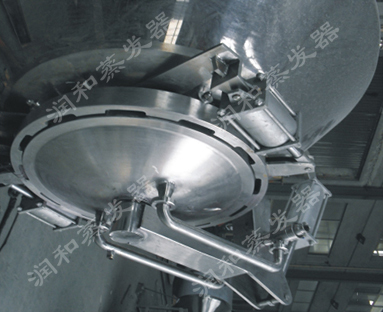

旋转式出渣门
全自动开闭罐盖:可以实现高温高压提取,转环式可达到3Bar以上,给提取工艺提供了更多的选择,也可以适应一些的工艺要求,可靠,具有充分的保障功能、无泄漏。
快开式出渣门
可自动开闭罐盖,采用了气缸控制,同时增设有保险装置, 防止意外操作,系数较高。适合中小型出渣口使用。

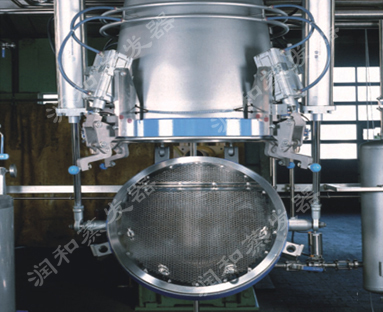

大口径出渣门
可全自动开闭罐盖;可以实现高温高压提取,给提取工艺提供了更多的选择,此出渣门适合大口径倒锥型提取罐的出渣方式,系数高。


技术参数

规格型号 TQ-0.5 TQ-1 TQ-2 TQ-3 TQ-4 TQ-6 TQ-8 TQ-10
容积(L) 600 1200 2300 3200 4300 6300 8500 11000
罐内设计压力(Mpa) 0.09
夹层设计压力(Mpa) 0.3
加料口直径(mm) 400 400 400 400 500 500 500 500
加热面积(m2) 2.4 3 4.7 6.8 8 10 12 12
冷凝面积(m2) 3 4 5.4 8 10 10 15 18
冷却面积(m2) 1 1 1 1 1 2.2 2.2 3
过滤面积(rrfl 0.25 0.25 0.25 0.25 0.25 0.3 0.3 0.3
排渣门直径(mm) 600 800 1000 1200 1200 1400 1500 1600
耗汽(kg/h) 285 285 346 570 660 718 903 1140
耗水(T/h) 2.1 2.1 2.5 4.2 4.5 5.5 6.7 6.7
加热汽管口 (mm) 32 32 32 40 40 50 50 50
排气管口 (mm) 100 100 100 125 125 150 150 150
冷却水管口 (mm) 40 40 40 50 50 50 65 70
电动机功率(KW) 2.2 2.2 3 4 5.5 5.5 7.5 7.5
搅拌转速(f/min) 36 36 36 36 36 36 36 36
